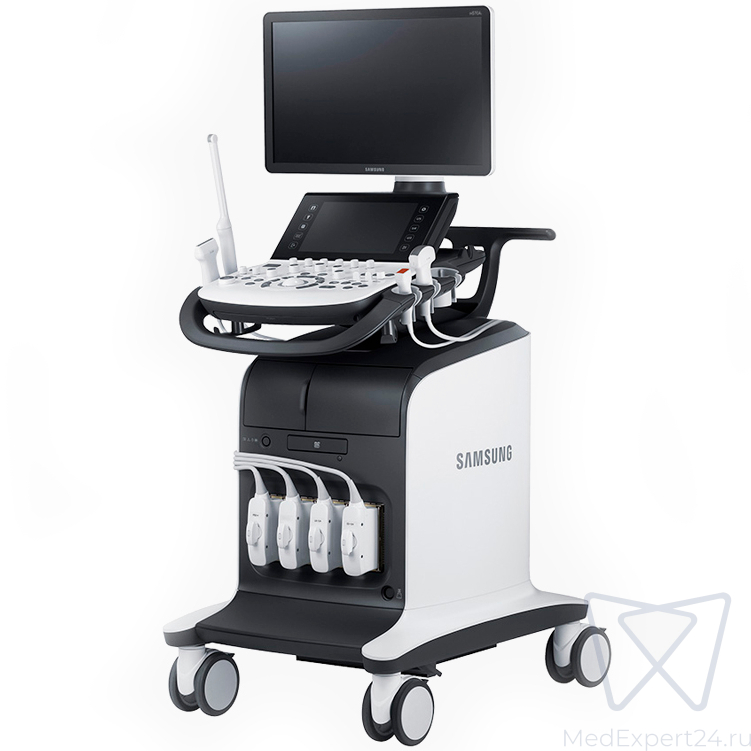

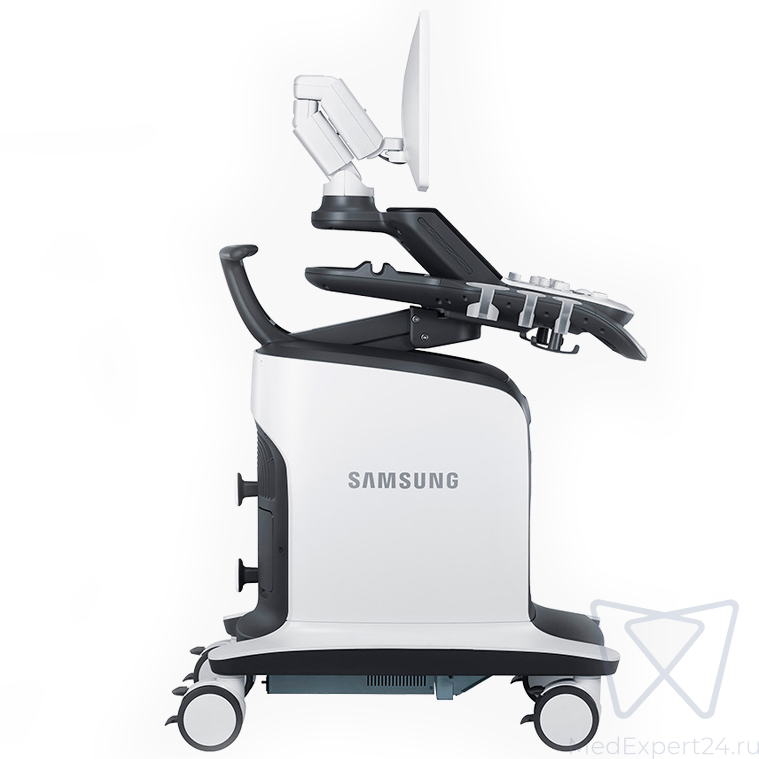

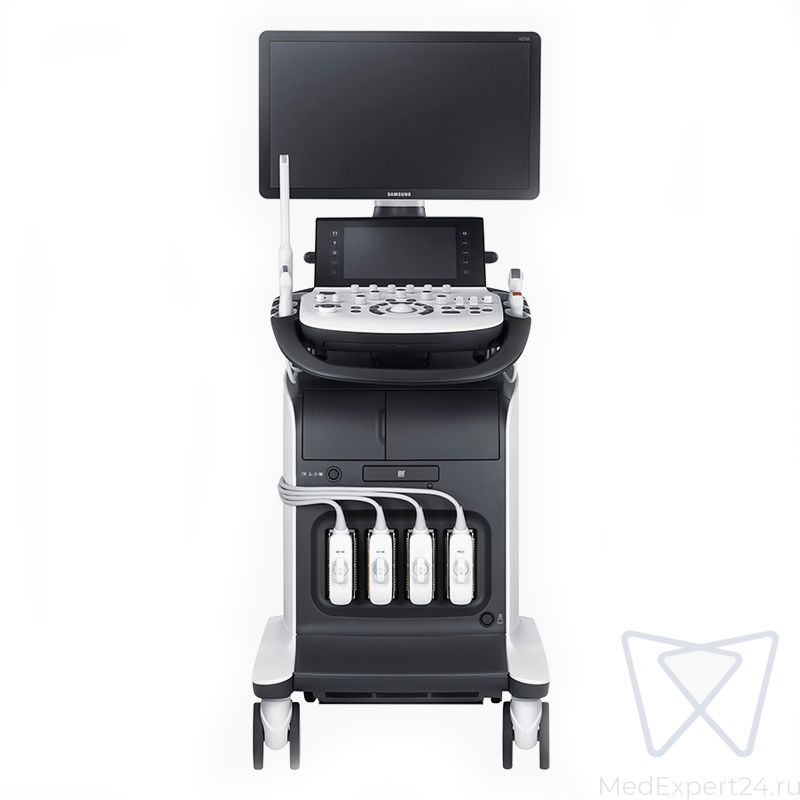

УЗИ аппарат Samsung HS70A

Аппарат рекомендован для использования в диагностических центрах, многопрофильных и специализированных медицинских учреждениях, медицинских исследовательских институтах.

Область исследований:

Базовая комплектация:

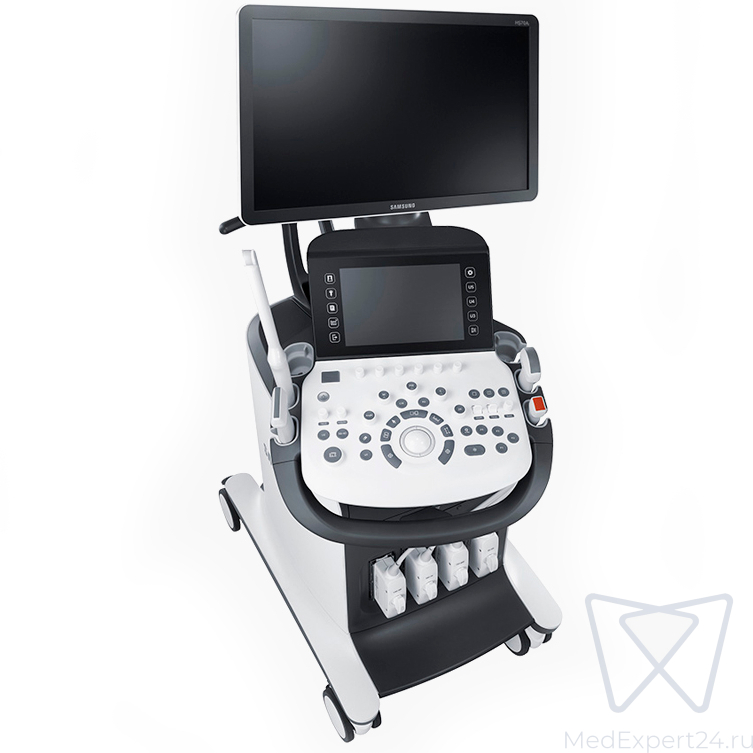

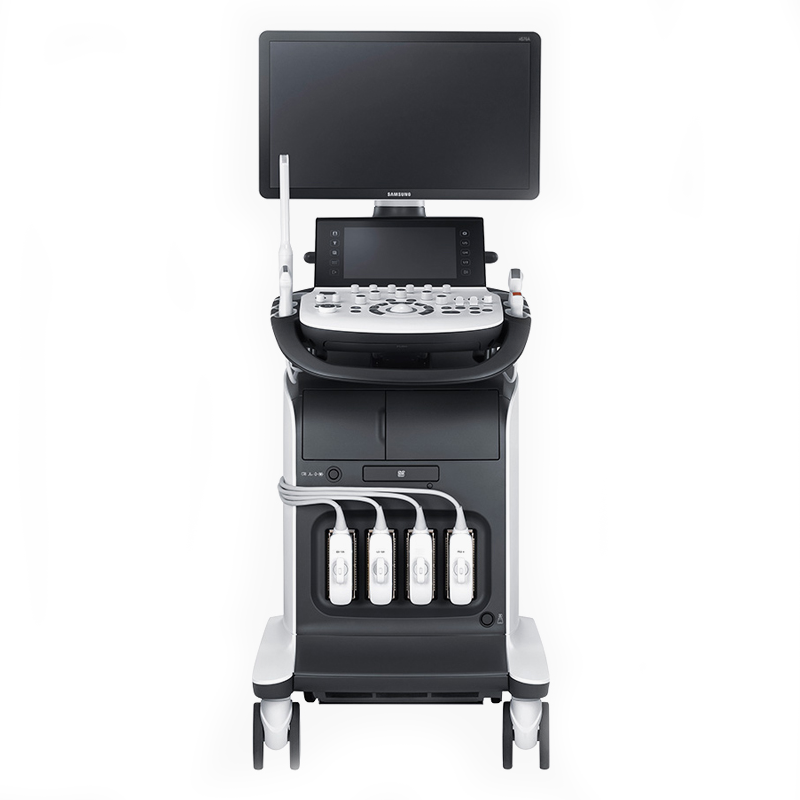

• Сканер HS70A (монитор 23', 4 активных порта для подключения визуализирующих датчиков),
• Встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового доплера, тканевого доплера,
• Тканевая гармоника S-Harmonic,
• Технология интерактивной коррекции изображений с помощью программного обеспечения магнитно-резонансной томографии ClearVision,
• Пространственный компаундинг Multivision,
• Автоматическая оптимизация QuickScan в В-режиме и режиме доплера (ЦДК, PW, CW),
• Модуль улучшенной визуализации биопсийной иглы Needle Mate,
• Программируемые протоколы исследования EZ-Exam, встроенный SSD накопитель 512 Гб,
• Встроенный дисковод DVD-RW,
• 8 USB-портов,

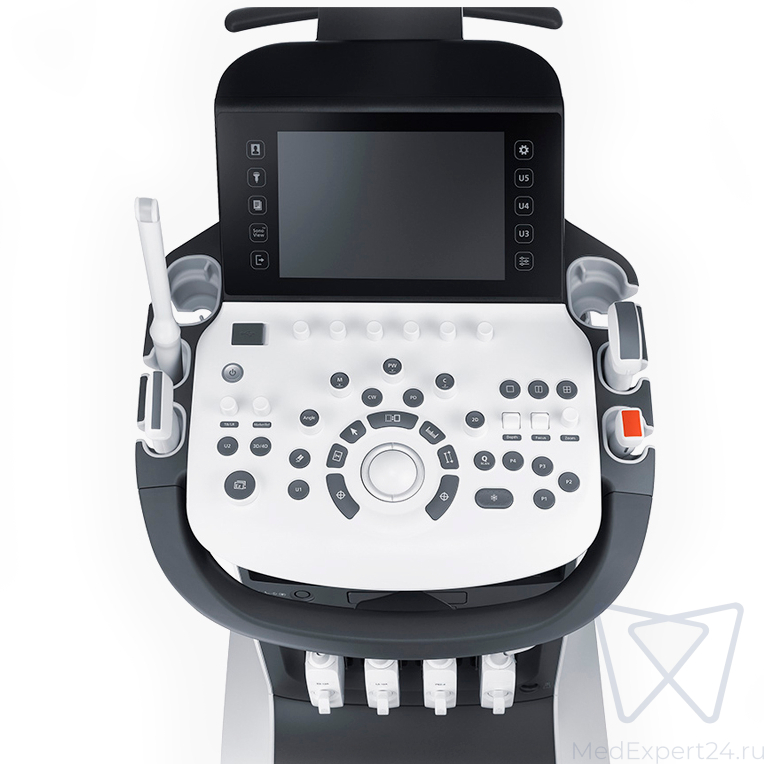

• Сенсорная панель управления и руководство по эксплуатации на русском языке,

Опции для сканера HS70A:

• Кардиопакет,
• Smart 4D, 3D + SFVI, FAD, VSI, Smooth Cut + 4D + 3DXI + 3DMXI , STIC, HDVI, FRV, 2D NT, 5D NT, 5D LB, 5D CNS, 5D Follicle, ElastoScan, E-Breast, E-Thyroid, S-Sharewave, S-Detect for Breast, S-Detect for Thyroid, CEUS+, Arterial Analysis, AutoIMT+, Strain+, StressEcho,
• ЭКГ модуль,
• Модуль панорамного сканирования,
• DICOM, ADVR, Mobile Export,
• Подогреватель геля,
• Ножная педаль управления.

Режимы визуализации:

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная),
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет),
• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла,

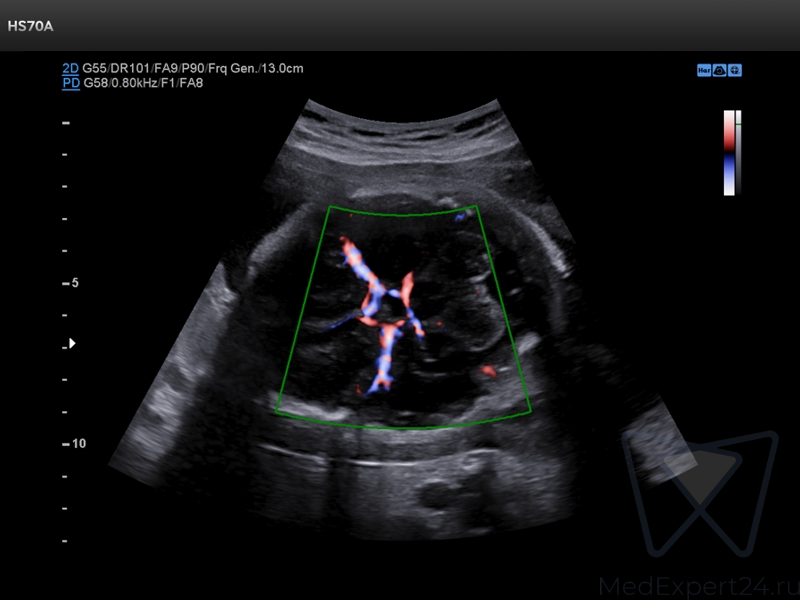

• PD - энергетический допплер с возможностью изменения допплеровского угла,
• DPDI - двунаправленный энергетический допплер,
• TDI - тканевый допплер (необходим кардиопакет),

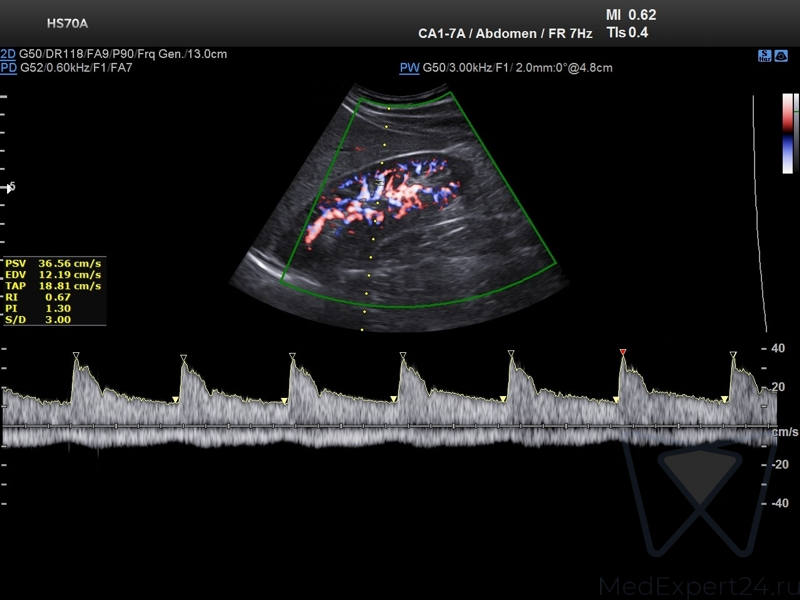

• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых,
• HPRF - высокочастотный импульсно-волновой допплер,
• CW - постоянно-волновой допплер (опция),
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера,
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени,
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени,
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD),
• Трапециевидный режим (для линейных датчиков),
• Масштабирование.

Опции:

• Пакет опций объемного сканирования Smart 4D,
• Модуль XI STIC объёмной динамической визуализации сердца плода,
• Модуль HDVI - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода),

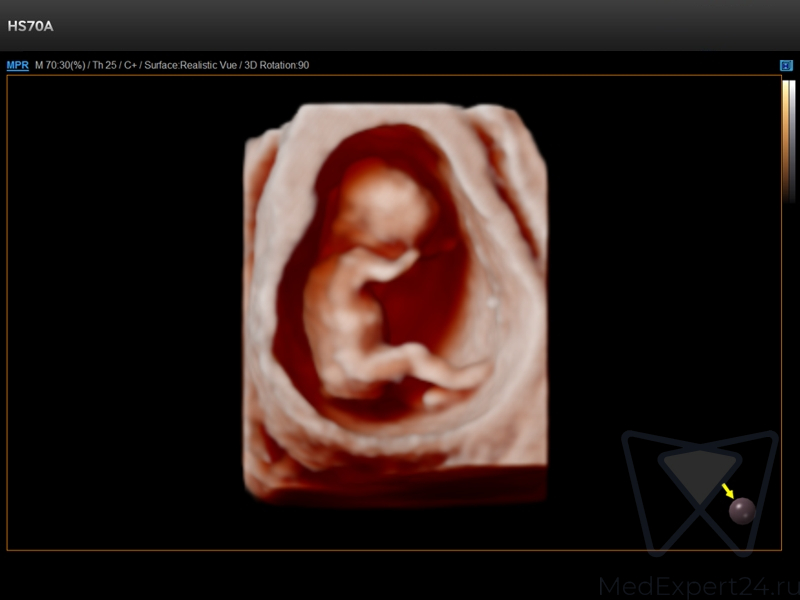

• Модуль Realistic Vue - программа реконструкции объемного изображения с возможностью перемещения виртуального источника освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией,
• Модуль 2D NT - программа автоматического измерения ТВП плода в режиме 2D,
• Модуль 5D NT - программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования,
• Модуль 5D LB - программа автоматического определения и измерения длинных костей плода в режиме объемного сканирования,
• Модуль 5D CNS - программа автоматического получения 6 стандартных поскостей головного мозга плода и последующих автоматических измерений стандартных параметров фетометии головного мозга плода из объемных данных,
• Модуль 5D Follicle - программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования,

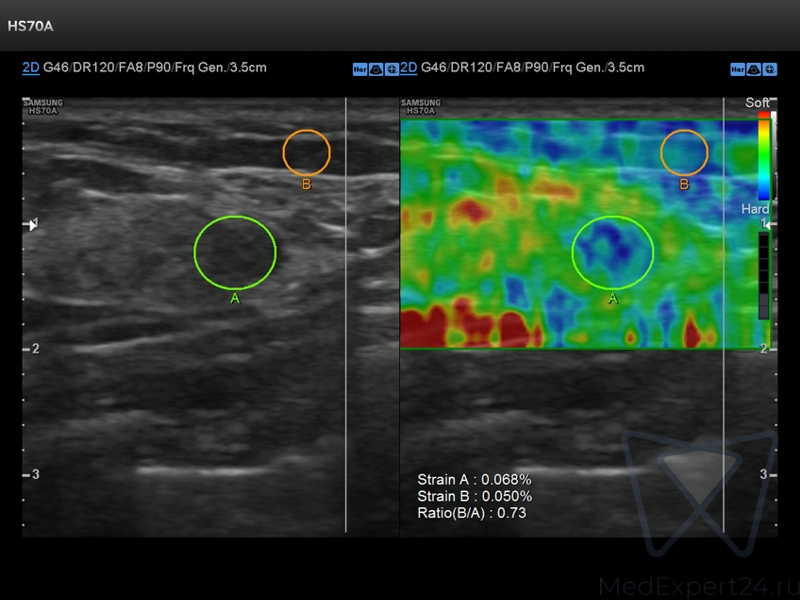

• Модуль ElastoScan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин,
• Модуль E-Breast - программа автоматической количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan),
• Модуль E-Thyroid - программа сравнительной количественной оценки эластичности тканей (необходим модуль Elastoscan) без компрессии,
• Модуль S-Sharewave - программа эластографии печени (сдвиговой волны), позволяющая автоматически определять индекс жесткости различных участков печени в кПа или м/с, получая при этом еще и индекс достоверности данных RMI,
• Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS,
• Модуль S-Detect Thyroid - программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе TI-RADS (K-TIRADS, RUSS, ATA),
• Модуль CEUS+ исследования с применением контрастных веществ,
• Кардиопакет: постоянно-волновой доплер CW + порт для карандашных датчиков + пакет кардиологических расчетов,
• Модуль Arterial Analysis - программа, позволяющая автоматически провести анализ толщины и эластичности стенок разных участков сонной артерии, с выведением результатов в графической форме в движении (кинопетле) аналогично программе Strain для эхокардиографии,

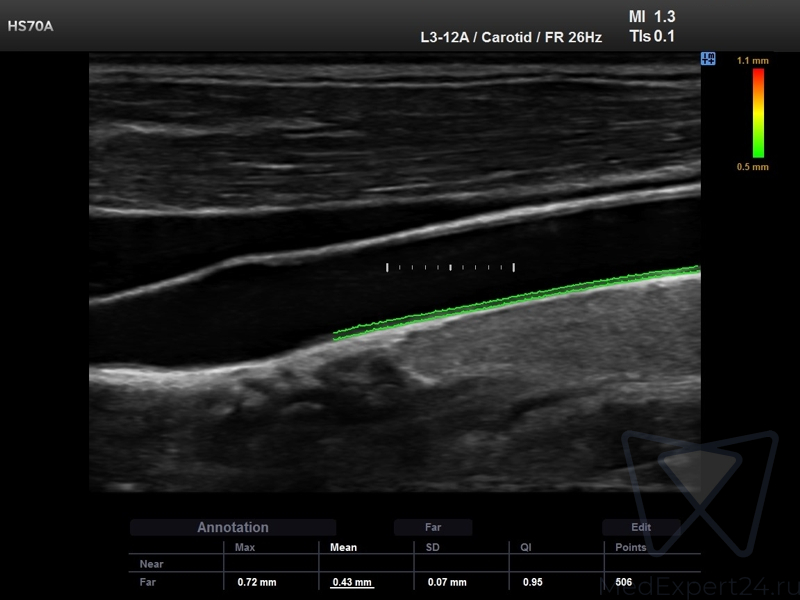

• Модуль Auto IMT+ автоматического расчета комплекса интима-медиа. Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда,

Пакет Smart 4D:

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера),
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D),
• Модуль SFVI,
• Модуль FAD,
• Модуль VSI,
• Модуль Smooth Cut,
• Пакет 3DXI,
• Пакет 3DMXI,
• Пакет 3D XI (объемная ультразвуковая томография),
• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании,
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View),
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования,
• Пакет 3D MXI (мульти-объемная ультразвуковая томография),
• Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования,
• Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху,
• Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования,

Инновационные технологии:

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов),
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов),
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур,
• ClearVision - технология интерактивной коррекции изображений с помощью программного обеспечения магнитно-резонансной томографии устраняет нежелательные артефакты в виде спекл-шумов, усиливая контрастное разрешение и четкость контуров, что кардинально улучшает качество изображения,
• MultiVision - сложносоставное многолучевое сканирование обеспечивает снижение уровня шумов и четкие контуры границ раздела структур и тканей,
• VSI (Volume Shade Imaging) - 'визуализация объемных оттенков' на 3D-изображении,
• FAD (Face Automatic Detection) - автоматическое определение лица плода в режиме Static 3D,
• SFVI (Smart Filter Volume Imaging) - технология фильтрации 3D изображения (нажатием одной кнопки),
• S-Flow - технология цветового допплеровского картирования с повышенной чувствительностью,
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования,
• S-Vision - формирователь луча нового поколения, позволяющий снизить шумы, повысить четкость и глубину ультразвукового изображения,
• Needle Mate - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering),

Основные измерения:

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем,
• D-режим: скорость, давление, ускорение, замедление,
• M-режим: время, расстояние, уклон,

Пакет кардиологических исследований:

• М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
• B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод 'Площадь-Длина', метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
• CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
• PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
• CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
• TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
